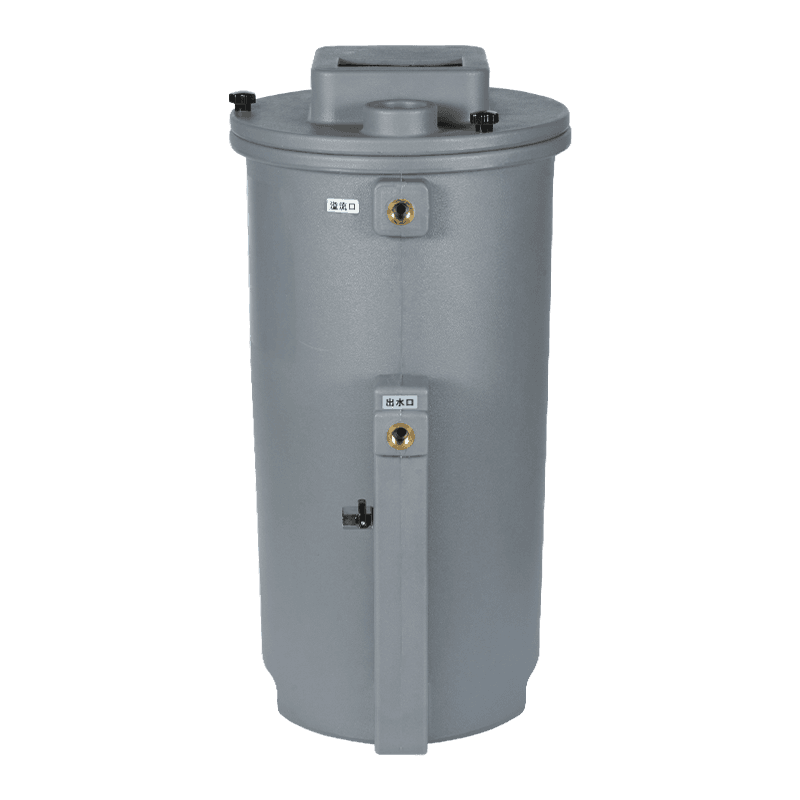

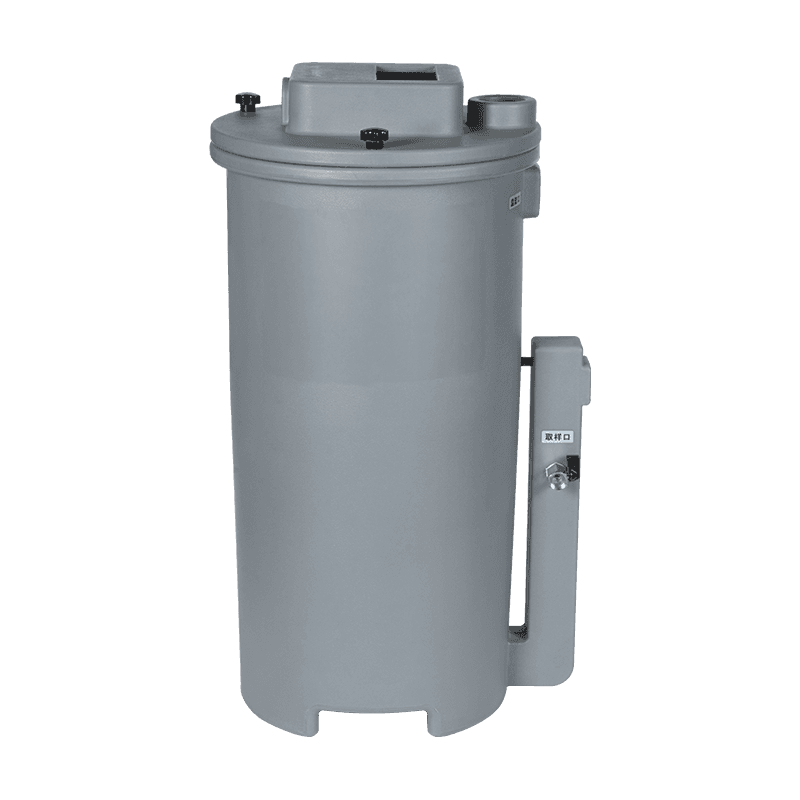

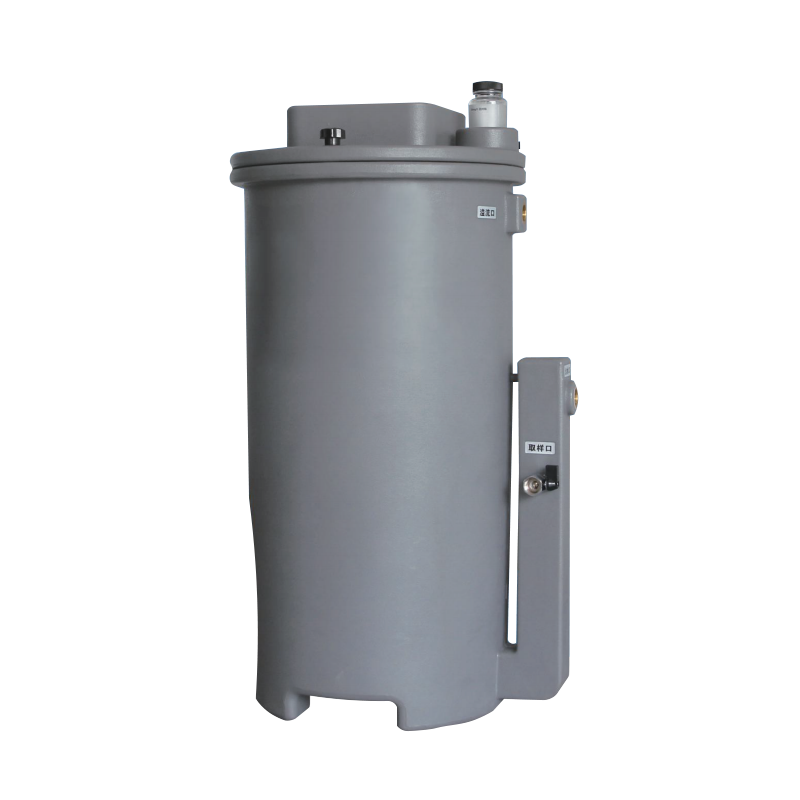

Princípio de trabalho (capacidade de processamento 4-8m 3 /min)
1. Condensado de ar comprimido contendo óleo entra na câmara de descompressão através da entrada de água.
2. A pressão do sistema é liberada na câmara de descompressão e o condensado entra lentamente na câmara de filtro.
3. O elemento de filtro de absorção de óleo na câmara do filtro absorve e filtra a maioria das gotículas de óleo no condensado.
4. O condensado contendo apenas quantidades de óleo de óleo é então filtrado e purificado através do elemento de filtro de purificação.
5. O condensado filtrado é descarregado diretamente através da tomada de água.

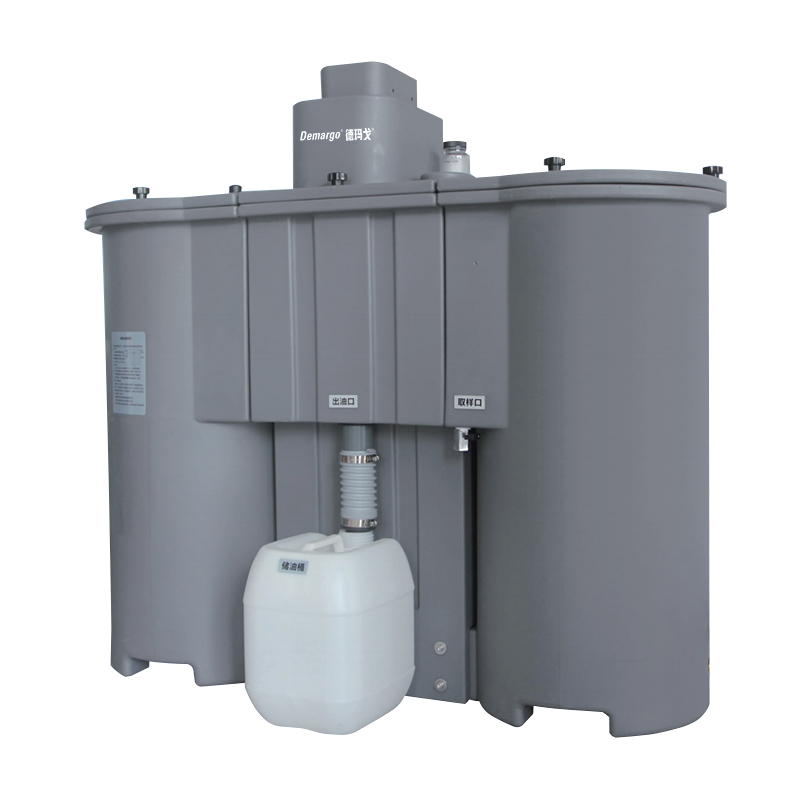

Princípio de trabalho (capacidade de processamento de 15 a 70m 3 /min)
1. Condensado de ar comprimido contendo óleo entra na câmara de descompressão através da entrada de água. A pressão do sistema é liberada na câmara de descompressão e o condensado flui para a câmara de pré-separação.
2. O condensado na câmara de pré-separação é automaticamente separado de acordo com a diferente gravidade do óleo e da água.
3. A camada de óleo com espessamento continuamente na camada superior entra no barril de armazenamento de óleo através do dispositivo de transbordamento.
4. O condensado com o menor óleo na camada inferior entra no tanque de filtro primário através de outro tubo de transbordamento para absorver e filtrar a maioria das gotículas de óleo.
5. O condensado contendo apenas quantidades de rastreamento de óleo flui no tanque de filtro secundário para completar a filtração e a purificação.
6. O condensado filtrado é descarregado diretamente através da saída.
Inquérito
Descrição Do Produto
| Tabela de seleção de separador de óleo de água de óleo | ||||||
| Modelo | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| Fluxo da máquina de parafuso (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Diâmetro da entrada de água | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Diâmetro da saída de água | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Diâmetro da saída de petróleo | - | - | DN40 | DN40 | DN40 | DN40 |
| Temperatura de trabalho | 5 ℃ ~ 60 ℃ | |||||
| Pressão de trabalho máxima | 16Bar | |||||
| Material | Pe | |||||
| Dimensões gerais (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Peso (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
